Grados de Protección NEMA vs IP: Comparativa Técnica

En la ingeniería eléctrica industrial, la elección del envolvente adecuado determina si una instalación garantiza la continuidad operativa o si sufrirá costosas paradas por fallas de aislamiento. En sectores como minería, hidrocarburos y plantas químicas, las certificaciones IP y NEMA dictan la resistencia de las cajas de paso, tableros y envolventes ante agentes externos.

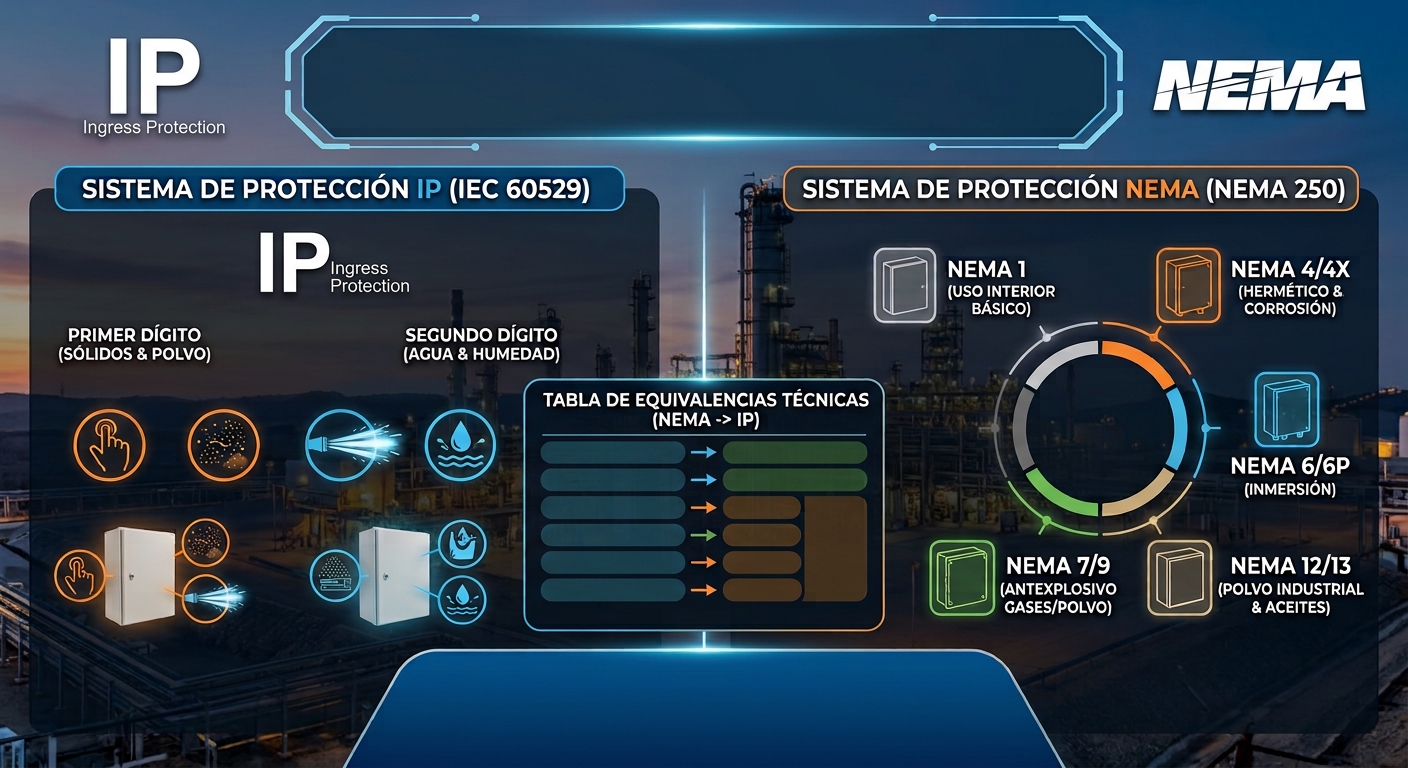

Aunque ambos estándares persiguen el sellado del equipo, operan bajo diferentes criterios de prueba. A continuación, desglosamos técnicamente cada sistema para optimizar la especificación de sus proyectos.

Tabla de Contenidos

1. Seguridad en Ambientes Industriales Hostiles
2. Sistema de Protección IP (IEC 60529)
   • 2.1. Primer Dígito: Sólidos y Polvo
   • 2.2. Segundo Dígito: Humedad y Agua
3. Sistema de Protección NEMA (NEMA 250)
   • 3.1. NEMA 1, 2, 5 y 12: Uso en Interiores
   • 3.2. NEMA 3, 3R, 3S, 4 y 4X: Uso en Exteriores y Ambientes Corrosivos
   • 3.3. NEMA 6 y 6P: Inmersión Temporal y Prolongada
   • 3.4. NEMA 7, 8, 9 y 10: Áreas Clasificadas y Antiexplosivas
   • 3.5. NEMA 11 y 13: Fluidos Corrosivos y Aceites de Corte
4. Tabla Comparativa y Equivalencias IP vs NEMA
5. Asesoría y Suministro de Equipos Certificados

Seguridad en Ambientes Industriales Hostiles

En áreas clasificadas con presencia de gases inflamables, vapores o polvos combustibles, un envolvente mal especificado se convierte en una fuente potencial de ignición. La protección no se limita a impedir el ingreso de agua o suciedad; implica resistir corrosión salina, chorros de agua a presión, impactos mecánicos y atmósferas explosivas.

Seleccionar el envolvente correcto protege la infraestructura eléctrica y salvaguarda la vida del personal operativo.

Qué son los Grados de Protección IP

Desarrollado por la Comisión Electrotécnica Internacional (IEC), el sistema IP (Ingress Protection)(IEC 60529) evalúa estrictamente el grado de hermeticidad de una carcasa contra la entrada de agentes sólidos y líquidos mediante dos dígitos numéricos:

Primer Dígito: Protección contra Sólidos y Polvo

• IP0X: Sin protección.
• IP1X: Protegido contra objetos sólidos $>50\text{ mm}$ (contacto accidental con la mano).
• IP2X: Protegido contra objetos $>12.5\text{ mm}$ (dedos o herramientas similares).
• IP3X: Protegido contra objetos $>2.5\text{ mm}$ (cables gruesos o herramientas).
• IP4X: Protegido contra objetos $>1\text{ mm}$ (cables finos o tornillos).
• IP5X: Protegido contra el polvo; ingreso limitado sin interferir con la operación.
• IP6X: Totalmente estanco al polvo (prueba realizada bajo presión negativa/vacío).

Segundo Dígito: Protección contra Humedad y Agua

• IPX0: Sin protección contra agua.
• IPX1: Protegido contra goteo vertical de agua.
• IPX2: Protegido contra goteo de agua con inclinación máxima de $15^\circ$.
• IPX3: Protegido contra agua de lluvia en un ángulo de hasta $60^\circ$.
• IPX4: Protegido contra salpicaduras desde cualquier dirección.
• IPX5: Protegido contra chorros de agua a baja presión.
• IPX6: Protegido contra chorros de agua potentes y oleaje.
• IPX7: Protegido contra inmersión temporal ($30\text{ min}$ a $1\text{ metro}$).
• IPX8: Protegido contra inmersión prolongada bajo condiciones definidas por el fabricante.
• IPX9K: Protegido contra chorros de agua de alta presión y alta temperatura (norma DIN 40050-9 / ISO 20653).

Qué son los Grados de Protección NEMA

El estándar de la National Electrical Manufacturers Association (NEMA) (NEMA 250) evalúa la hermeticidad y agrega criterios estructurales: resistencia a la corrosión, formación de hielo externo, aceites, refrigerantes y capacidad de contención de explosiones en áreas peligrosas.

Envolventes para Uso en Interiores

• NEMA 1 (IP20): Protección básica contra contacto accidental y caída de suciedad ligera.
• NEMA 2 (IP22): Protección contra goteo ligero de agua y condensación no corrosiva.
• NEMA 5 (IP52): Incorpora empaques (gaskets) especializados para ambientes saturados de polvo sedimentado, fibras y pelusas (plantas textiles o de granos).
• NEMA 12 / 12K (IP52): Estándar industrial para interiores contra polvo circulante, fibras y goteo de líquidos no corrosivos. La variante 12K incluye troqueles (knockouts) pre-perforados.

Envolventes para Exteriores y Entornos Corrosivos

• NEMA 3 / 3X / 3S (IP54 / IP55): Diseñados para intemperie contra lluvia, aguanieve y polvo soplado. La variante 3X añade resistencia a la corrosión salina; la 3S permite la operación de mecanismos externos sobre hielo.
• NEMA 3R / 3RX (IP24): Protección contra lluvia y formación de hielo externo. Muy utilizado en gabinetes de medición y cajas de paso al aire libre.
• NEMA 4 / 4X (IP66): Hermético al polvo y resistente a chorros directos de agua a presión. La especificación NEMA 4X es construida habitualmente en acero inoxidable 316L o policarbonato para brindar máxima resistencia a ambientes altamente corrosivos (químicos o marinos).

Envolventes para Inmersión

• NEMA 6 (IP67): Soporta inmersión temporal a profundidades limitadas.
• NEMA 6P (IP68): Diseñado para inmersión prolongada en agua o aceite, soportando presión hidrostática continua.

Envolventes para Áreas Clasificadas (Hazardous Locations)

Nota: Las categorías antiexplosivas NEMA evalúan resistencia a la presión de una explosión interna y control de temperatura superficial; no poseen equivalencia exacta en el código IP.

• NEMA 7 (Clase I, Grupos A, B, C, D): Envolvente diseñado para contener una explosión interna de gases o vapores inflamables sin propagarla al exterior.
• NEMA 8: Diseñado para equipos cuyos contactos están sumergidos en aceite para aislar arcos eléctricos en atmósferas explosivas de Clase I.
• NEMA 9 (Clase II, Grupos E, F, G): Previene la entrada de polvos combustibles (carbón, harina, aluminio) y evita el sobrecalentamiento superficial.
• NEMA 10: Cumple con la normativa MSHA (Mine Safety and Health Administration) para su aplicación en minería subterránea expuesta a gas metano (grisú) y polvo de carbón.

Envolventes Especiales para Fluidos y Lubricantes

• NEMA 11: Emplea la inmersión en aceite para proteger los componentes internos contra la corrosión por gases agresivos.
• NEMA 13 (IP54): Diseñado para zonas de mecanizado y talleres, ofreciendo sellos de alta resistencia contra la filtración de aceites, refrigerantes y lubricantes de corte.

Equivalencias Técnicas entre Norma NEMA e IP

Aunque la norma NEMA suele cubrir o superar los requerimientos de la norma IP equivalente, la conversión no es bidireccional. Un gabinete IP no garantiza automáticamente las pruebas de corrosión, empaques o hielo exigidas por NEMA.

Las categorías NEMA 7, 8, 9 y 10 no cuentan con un código IP directo debido a sus protocolos específicos de contención de explosión en áreas clasificadas.

Suministro de Equipos Certificados en SM Electrical Group

Seleccionar la envolvente técnica adecuada previene paradas no programadas y asegura el cumplimiento normativo en sus proyectos. En SM Electrical Group brindamos asesoría especializada para la selección e instalación de materiales eléctricos en áreas clasificadas y entornos industriales exigentes.

Somos representantes en Perú de marcas como Procoat, Produit, Soldexel, CPLAST, Cmetal Conduit y CMP Products, además de distribuidores autorizados de Crouse-Hinds, Killark y Eaton.
