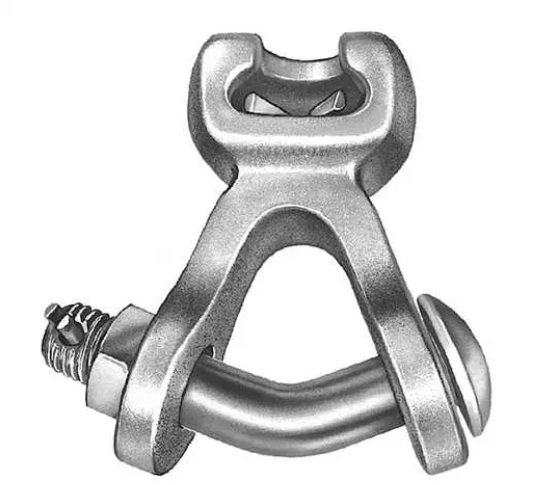

La horquilla en Y con casquillo galvanizado es un componente esencial dentro de los herrajes para líneas eléctricas de alta tensión, diseñada para unir placas de horquilla y otros accesorios asociados a aisladores tipo rótula.
Este modelo incorpora un perno doblado en forma de Y, lo que permite un punto de articulación adicional, mejorando la flexibilidad mecánica del conjunto y reduciendo esfuerzos estructurales en aplicaciones de líneas de transmisión y distribución eléctrica.
El modelo SYC30SN corresponde a una versión compacta (tipo bobinado corto), ofreciendo las mismas ventajas operativas que el modelo estándar, pero con un diseño más eficiente para espacios reducidos.
Materiales de fabricación
| Componente |
Material |
| Cuerpo |
Hierro dúctil galvanizado |
| Pasador (horquilla) |
Acero galvanizado |
| Pasador de chaveta |
Acero inoxidable |
Especificaciones técnicas
Información general
| Parámetro |
Valor |
| Número de catálogo |
SYC30SN |
| Tipo de producto |
Horquilla en Y |
| Material principal |
Hierro dúctil |
| Tipo de material |
No estándar |
| Número de agujeros para pernos |
0 |
| Código UPC |
096359328513 |
Dimensiones
| Parámetro |
Valor |
| Altura |
0.56 pulgadas |
| Ancho |
2.75 pulgadas |
| Longitud de acoplamiento |
2.75 pulgadas |
| Peso |
3.136 libras |
| Diámetro del perno |
0 pulgadas |
| Diámetro del pasador |
0 pulgadas |
| Altura del anillo |
0 pulgadas |
Compatibilidad con aisladores
| Parámetro |
Valor |
| Tipo de aislador compatible |
ANSI |
| Clases compatibles |
52-3 / 52-5 |
| Rango de diámetro de garganta |
0 – 0 |
| Diámetro máximo de garganta del aislador |
0 |
| Diámetro mínimo de garganta del aislador |
0 |
Resistencia mecánica
| Parámetro |
Valor |
| Resistencia máxima |
30,000 libras |
| Resistencia del cuerpo (definitiva) |
0 libras |
| Clasificación de ensamblaje |
0 libras |
Datos operacionales
| Parámetro |
Valor |
| Ajuste máximo |
0 |
| Número de perforaciones |
0 |
