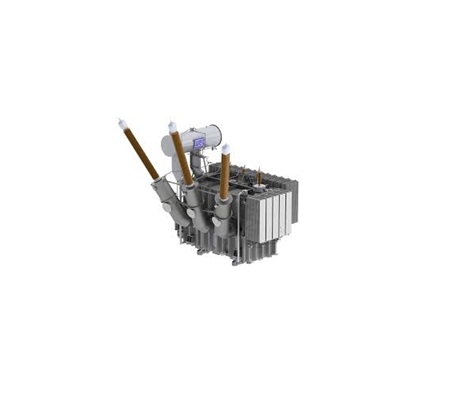

Autotransformador de potencia: qué es, funcionamiento, usos y precios industriales
Un autotransformador de potencia es un equipo eléctrico que sirve para subir o bajar el voltaje utilizando un solo devanado (una sola bobina con derivaciones).
A diferencia de un transformador tradicional, que tiene dos bobinas separadas (primaria y secundaria), el autotransformador comparte parte del mismo devanado para entrada y salida.
En palabras simples:
- Un transformador normal tiene “dos bobinas”.
- Un autotransformador tiene “una sola bobina con puntos intermedios”.
Eso lo hace más compacto, más eficiente y más económico en ciertas aplicaciones.
¿Cómo funciona un autotransformador de potencia?
El funcionamiento es sencillo:
- La corriente entra por un punto del devanado.
- Se toma una salida en otro punto del mismo devanado.
- La diferencia entre esos puntos determina el voltaje final.
Si tomas un punto más alto, el voltaje sube.
Si tomas un punto más bajo, el voltaje baja.
Este principio permite que el autotransformador de potencia sea muy eficiente cuando la diferencia entre voltaje de entrada y salida no es muy grande.
Partes principales de un autotransformador
Un autotransformador industrial típico incluye:
- Núcleo magnético (hierro o acero al silicio)
- Devanado único con derivaciones
- Bornes de conexión
- Sistema de aislamiento
- Carcasa metálica
- Placa de características (datos técnicos)
En aplicaciones industriales puede incluir:
- Sistema de ventilación forzada
- Sensores térmicos
- Protección contra sobrecarga
- Gabinete para instalación en tablero
¿Para qué sirve un autotransformador de potencia?
El autotransformador de potencia tiene múltiples usos en instalaciones eléctricas industriales y comerciales.
1. Arranque de motores eléctricos
Uno de sus usos más comunes es el arranque de motores trifásicos de gran potencia.
Cuando un motor arranca directo, puede consumir hasta 6 o 7 veces su corriente nominal. Esto puede:
- Disparar protecciones
- Generar caídas de tensión
- Dañar equipos conectados
El autotransformador reduce el voltaje inicial, baja la corriente de arranque y luego permite que el motor opere al 100%.
2. Adaptación de voltaje
Si tienes equipos de:
- 220V
- 380V
- 440V
- 480V
Y tu red tiene otro nivel de tensión, el autotransformador puede adaptarlo sin necesidad de un transformador de aislamiento completo.
3. Aplicaciones en media tensión
En sistemas de media tensión se usa para:
- Ajustes de nivel de voltaje
- Interconexión de sistemas eléctricos
- Corrección de diferencias entre redes
4. Laboratorios y pruebas eléctricas
En pruebas industriales, se emplea para variar el voltaje de manera controlada.
Diferencia entre autotransformador y transformador convencional
| Característica | Autotransformador de potencia | Transformador convencional |
|---|---|---|
| Número de devanados | Uno | Dos |
| Aislamiento entre entrada y salida | No total | Sí total |
| Tamaño | Más compacto | Más grande |
| Costo | Más económico | Más costoso |
| Eficiencia | Mayor en pequeñas variaciones | Buena en cualquier relación |
| Seguridad | Menor aislamiento | Mayor seguridad |
Conclusión sencilla:
- Si necesitas aislamiento eléctrico total → usa transformador convencional.
- Si solo necesitas ajustar voltaje → el autotransformador es mejor opción.
Ventajas del autotransformador de potencia
Estas son sus principales ventajas:
- Mayor eficiencia eléctrica
- Menor pérdida de energía
- Más compacto
- Menor peso
- Costo reducido
- Mejor regulación de voltaje
- Ideal para arranque de motores grandes
En instalaciones industriales donde el espacio y el presupuesto importan, estas ventajas son decisivas.
Desventajas que debes considerar
No todo es perfecto. También debes saber:
- No ofrece aislamiento galvánico completo
- Puede ser más riesgoso ante fallas a tierra
- No es ideal cuando se requiere alta protección eléctrica
Por eso su selección debe ser técnica, no improvisada.
Ficha técnica básica de un autotransformador industrial
Estos son los datos que siempre debes revisar:
- Potencia nominal (kVA)
- Voltaje primario
- Voltaje secundario
- Corriente nominal
- Frecuencia (50/60 Hz)
- Tipo de enfriamiento
- Clase de aislamiento
- Nivel de protección IP
- Factor de servicio
- Temperatura máxima de operación
Ejemplo típico industrial:
- Potencia: 75 kVA
- Entrada: 480V
- Salida: 380V
- Frecuencia: 60 Hz
- Aislamiento clase F
- Protección IP21
Aplicaciones industriales reales
En empresas industriales como las que atiende SM Electrical Group, el autotransformador de potencia se utiliza en:
- Plantas de manufactura
- Sistemas de bombeo
- Compresores industriales
- Líneas de producción automatizadas
- Sistemas HVAC industriales
- Instalaciones con tuberías conduit y soportería metálica
Cuando se instala correctamente, garantiza estabilidad eléctrica en el sistema completo.
¿Cuánto cuesta un autotransformador de potencia?
El precio depende de:
- Potencia en kVA
- Nivel de tensión
- Tipo de gabinete
- Marca
- Sistema de enfriamiento
- Aplicación (arranque o adaptación permanente)
Rangos aproximados en mercado industrial:
- 10 – 25 kVA: rango bajo industrial
- 50 – 150 kVA: rango medio industrial
- 200 kVA en adelante: proyectos especiales
En proyectos de media tensión, el precio se define bajo especificación técnica.
En SM Electrical Group, el precio se cotiza según requerimiento técnico, porque cada proyecto eléctrico tiene condiciones distintas.
¿Cómo elegir el autotransformador correcto?
Sigue estos pasos simples:
1. Define la carga
¿Cuántos kW o HP tiene el motor o sistema?
2. Revisa el voltaje real de tu red
No supongas. Mide.
3. Determina el uso
- ¿Arranque temporal?
- ¿Adaptación permanente?
- ¿Media tensión?
4. Considera el entorno
- Temperatura ambiente
- Ventilación
- Humedad
- Nivel de polvo
5. Revisa normativa
Cumplimiento con normas IEC o ANSI según el proyecto.
Opiniones técnicas sobre el autotransformador de potencia
Ingenieros eléctricos coinciden en que:
- Es excelente para arranques controlados.
- Reduce impactos en redes débiles.
- Es más eficiente cuando la diferencia de voltaje es pequeña.
- No reemplaza un transformador cuando se necesita aislamiento total.
En proyectos industriales bien diseñados, es una solución técnica sólida y rentable.
Errores comunes al instalar un autotransformador
Evita estos errores:
- Subdimensionarlo
- No considerar la corriente de arranque
- Ignorar ventilación
- No protegerlo adecuadamente
- No revisar la coordinación con protecciones
Una mala selección puede generar sobrecalentamiento o disparos constantes.
Relación con otros equipos eléctricos
El autotransformador suele trabajar junto a:
- Tableros eléctricos
- Dispositivos de control
- Sistemas de media tensión
- Tuberías Conduit PVC o metálicas
- Cajas de conexión industriales
- Soportería eléctrica
Por eso es importante que el proveedor tenga experiencia integral en suministros eléctricos industriales, como SM Electrical Group.
¿Conviene más un autotransformador o un variador de frecuencia?
Depende.
Si solo necesitas reducir corriente de arranque → autotransformador.
Si necesitas controlar velocidad del motor → variador de frecuencia.
El autotransformador es más simple y económico cuando no se requiere control dinámico.
Mantenimiento del autotransformador de potencia
Recomendaciones básicas:
- Limpieza interna anual
- Revisión de conexiones
- Verificación de temperatura
- Inspección de aislamiento
- Ajuste de bornes
Un mantenimiento preventivo evita fallas costosas.
¿Cuándo NO usar un autotransformador?
No lo uses si:
- Necesitas aislamiento eléctrico total
- La diferencia de voltaje es muy grande
- El sistema exige alta seguridad eléctrica
- La normativa lo prohíbe en ese entorno
Conclusión
El autotransformador de potencia es una solución eficiente, económica y técnica para adaptación de voltaje y arranque de motores industriales. No es un reemplazo universal del transformador tradicional, pero en el contexto correcto es una herramienta poderosa.
Si estás evaluando un proyecto industrial, ampliación de planta o instalación eléctrica nueva, elegir correctamente este equipo puede significar mayor eficiencia, menor inversión y mejor estabilidad del sistema.
En SM Electrical Group, puedes recibir asesoría técnica especializada para seleccionar el autotransformador ideal según tu aplicación industrial.
Preguntas Frecuentes (FAQs)
¿Qué es un autotransformador de potencia?
Es un equipo eléctrico que ajusta el voltaje usando un solo devanado compartido.
¿Para qué se usa en industria?
Principalmente para arranque de motores y adaptación de voltaje.
¿Es más barato que un transformador convencional?
Sí, generalmente es más económico cuando no se requiere aislamiento total.
¿Tiene aislamiento eléctrico?
No completo. Comparte devanado entre entrada y salida.
¿Reduce la corriente de arranque?
Sí, es una de sus aplicaciones más comunes.
¿Puede usarse en media tensión?
Sí, bajo diseño y especificación técnica adecuada.
¿Requiere mantenimiento?
Sí, limpieza y revisión periódica.
¿Es seguro?
Sí, si está correctamente dimensionado e instalado.
