Trafo de potencia: guía completa para elegir el transformador ideal en media y alta tensión

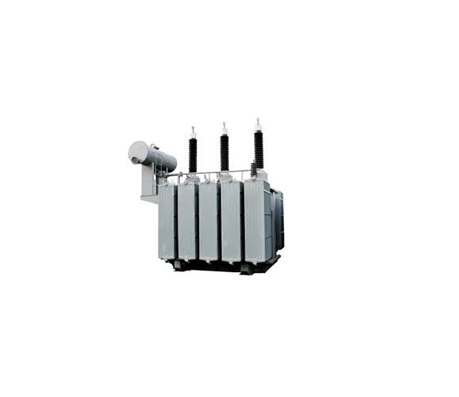

Un trafo de potencia (transformador de potencia) es un equipo eléctrico que sirve para elevar o reducir el voltaje de la energía eléctrica en sistemas de media y alta tensión.
Su función principal es adaptar la energía eléctrica para que pueda:
- Transportarse a largas distancias.
- Distribuirse de forma segura en plantas industriales.
- Alimentar maquinaria pesada.
- Conectarse a subestaciones eléctricas.
En palabras simples:
El trafo de potencia es el “traductor” del voltaje eléctrico.
¿Cómo funciona un trafo de potencia?
El funcionamiento se basa en un principio muy sencillo: inducción electromagnética.
Un trafo de potencia tiene principalmente:
- Un núcleo de acero laminado.
- Bobinas (devanados) primarias.
- Bobinas secundarias.
- Aislamiento (aceite o resina).
- Tanque y sistema de enfriamiento.
Cuando la corriente pasa por la bobina primaria, crea un campo magnético. Ese campo induce energía en la bobina secundaria. Dependiendo del número de vueltas en cada bobina, el voltaje sube o baja.
Fórmula básica:
Voltaje salida = (Vueltas secundario / Vueltas primario) × Voltaje entrada
No es magia. Es física aplicada a gran escala.
Diferencia entre trafo de potencia y transformador de distribución
Muchas personas confunden ambos equipos. Aquí lo explicamos fácil:
| Característica | Trafo de potencia | Transformador de distribución |
|---|---|---|
| Uso principal | Subestaciones y grandes industrias | Alimentar zonas residenciales o pequeños negocios |
| Capacidad | Alta (mayor a 500 kVA o incluso varios MVA) | Menor capacidad |
| Nivel de tensión | Media y alta tensión | Media a baja tensión |
| Ubicación típica | Subestaciones eléctricas | Postes o cámaras urbanas |
Si tu proyecto involucra media tensión industrial, lo más probable es que necesites un trafo de potencia.
Tipos de trafo de potencia
1. Trafo de potencia en aceite
Características:
- Aislado con aceite dieléctrico.
- Mejor disipación de calor.
- Ideal para exteriores.
- Mayor vida útil si tiene buen mantenimiento.
Aplicaciones:
- Subestaciones.
- Plantas industriales pesadas.
- Minería.
- Infraestructura energética.
2. Trafo de potencia seco (resina encapsulada)
Características:
- No utiliza aceite.
- Más seguro contra incendios.
- Ideal para interiores.
- Menor mantenimiento.
Aplicaciones:
- Hospitales.
- Centros comerciales.
- Edificios industriales.
- Instalaciones con alta exigencia de seguridad.
Usos y aplicaciones del trafo de potencia
Un trafo de potencia se utiliza cuando:
- Se recibe energía en alta tensión.
- Se requiere reducir tensión para maquinaria industrial.
- Se alimentan tableros principales.
- Se trabaja con motores de gran potencia.
- Se implementan sistemas de media tensión.
En proyectos industriales, el transformador trabaja junto con:
- Tuberías Conduit PVC o metálicas.
- Accesorios conduit.
- Dispositivos de control.
- Celdas de media tensión.
- Cajas de conexión.
- Soportería industrial.
En SM Electrical Group, este tipo de equipos se integra con soluciones completas de canalización y protección eléctrica.
Partes principales de un trafo de potencia
Un transformador de potencia incluye:
- Núcleo magnético.
- Devanado primario.
- Devanado secundario.
- Tanque.
- Radiadores.
- Conservador de aceite.
- Relé Buchholz (en modelos en aceite).
- Bujes aislantes.
- Sistema de puesta a tierra.
Cada componente influye en seguridad, eficiencia y durabilidad.
Ficha técnica: ¿cómo leerla correctamente?
Cuando revisas la ficha técnica de un trafo de potencia debes observar:
- Potencia nominal (kVA o MVA)
- Tensión primaria (kV)
- Tensión secundaria (V)
- Frecuencia (50/60 Hz)
- Tipo de enfriamiento (ONAN, ONAF)
- Impedancia porcentual
- Nivel de aislamiento
- Clase térmica
- Pérdidas en vacío y en carga
- Nivel de cortocircuito soportado
Ejemplo simple:
- Potencia: 1000 kVA
- Primario: 13.2 kV
- Secundario: 440 V
- Frecuencia: 60 Hz
- Enfriamiento: ONAN
Eso significa que reduce 13,200 voltios a 440 voltios con enfriamiento natural en aceite.
¿Cómo elegir el trafo de potencia correcto?
Aquí está lo más importante.
1. Define la carga total
Suma la potencia de todas las máquinas.
2. Considera crecimiento futuro
Agrega entre 20% y 30% adicional.
3. Revisa el nivel de tensión disponible
¿Media tensión? ¿Alta tensión?
4. Tipo de instalación
Interior → seco
Exterior → aceite
5. Condiciones ambientales
Altitud, temperatura, humedad.
6. Normativa aplicable
IEC, ANSI, IEEE.
Un error en el dimensionamiento puede causar:
- Sobrecalentamiento.
- Disparo constante de protecciones.
- Reducción de vida útil.
- Pérdida de eficiencia energética.
Precio de un trafo de potencia
El precio depende de:
- Potencia (kVA o MVA).
- Tipo (aceite o seco).
- Marca.
- Nivel de tensión.
- Accesorios adicionales.
- Transporte e instalación.
Rango referencial en mercado latinoamericano:
- 500 kVA: desde varios miles de dólares.
- 1000 kVA: puede duplicar o triplicar el valor.
- Equipos en MVA: inversiones mayores.
Cada proyecto requiere cotización personalizada.
En SM Electrical Group, se evalúa:
- Tipo de industria.
- Condiciones de operación.
- Sistema completo (conduit, cajas de conexión, media tensión).
- Seguridad y normativas locales.
Comparación: trafo en aceite vs trafo seco
| Factor | Aceite | Seco |
|---|---|---|
| Enfriamiento | Mejor | Limitado |
| Mantenimiento | Mayor | Menor |
| Seguridad contra fuego | Media | Alta |
| Costo inicial | Generalmente menor | Mayor |
| Vida útil | Muy alta | Alta |
No existe uno mejor en general. Depende del proyecto.
Opiniones técnicas sobre el trafo de potencia
Ingenieros eléctricos coinciden en que:
- El 80% de fallas se debe a mala instalación o sobrecarga.
- El mantenimiento preventivo alarga la vida útil.
- Una correcta ventilación es clave.
- No debe subdimensionarse para ahorrar costos.
Un trafo bien seleccionado puede durar más de 20 años.
Mantenimiento del trafo de potencia
Para asegurar rendimiento:
- Análisis de aceite (si aplica).
- Inspección visual de bujes.
- Limpieza de bornes.
- Verificación de temperatura.
- Medición de resistencia de aislamiento.
El mantenimiento preventivo evita fallas graves.
Relación del trafo de potencia con otros sistemas eléctricos
Un transformador no trabaja solo. Forma parte de un sistema que incluye:
- Canalización eléctrica con tubos conduit PVC.
- Accesorios de conexión.
- Tableros eléctricos.
- Celdas de media tensión.
- Sistemas de protección.
- Puesta a tierra.
Por eso es clave que el proveedor tenga experiencia integral en suministros eléctricos industriales.
Errores comunes al comprar un trafo de potencia
- Elegir solo por precio.
- No considerar crecimiento futuro.
- Ignorar pérdidas energéticas.
- No evaluar condiciones ambientales.
- Comprar sin asesoría técnica.
¿Cuándo reemplazar un trafo de potencia?
Se recomienda evaluar cambio cuando:
- Presenta sobrecalentamientos frecuentes.
- Tiene pérdidas elevadas.
- Supera su vida útil.
- Hay ampliación de carga.
Conclusión
El trafo de potencia es uno de los equipos más importantes en cualquier sistema eléctrico industrial. No es solo un transformador: es el corazón que permite que toda la energía llegue en el nivel correcto.
Elegirlo bien significa:
- Seguridad.
- Eficiencia.
- Ahorro energético.
- Continuidad operativa.
Si estás evaluando un proyecto de media o alta tensión, necesitas asesoría especializada.
En SM Electrical Group puedes encontrar soluciones integrales en:
- Transformadores.
- Media tensión.
- Tuberías Conduit PVC.
- Accesorios conduit.
- Cajas de conexión.
- Dispositivos de control.
Preguntas frecuentes (FAQs)
¿Qué significa kVA en un trafo de potencia?
Es la capacidad de potencia aparente que puede manejar el transformador.
¿Cuánto dura un trafo de potencia?
Entre 20 y 30 años si recibe mantenimiento adecuado.
¿Es mejor un trafo seco o en aceite?
Depende de la aplicación y del lugar de instalación.
¿Qué pasa si el trafo está sobredimensionado?
Funciona, pero puede ser menos eficiente y más costoso.
¿Puede instalarse en interior?
Sí, especialmente los modelos secos.
¿Requiere mantenimiento obligatorio?
Sí, sobre todo los de aceite.
